3-传输层

[TOC]

本节内容：

3.1-传输层服务

计算机网络MOOC_301_传输层概述.pdf

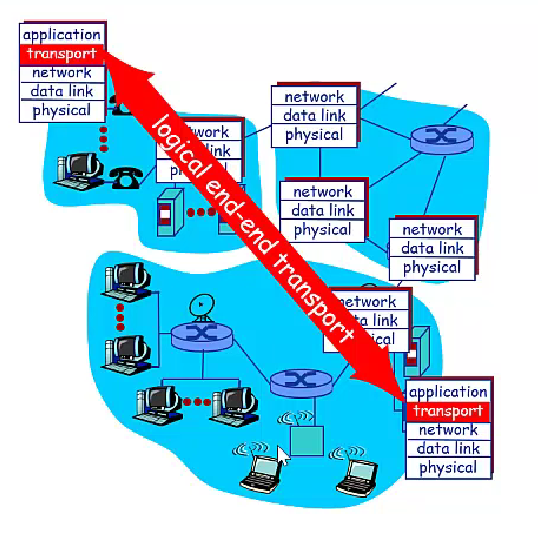

传输层协议为运行在不同Host上的进程提供了一种逻辑通信机制

逻辑通信机制：两个进程仿佛是连接在一起的，不需要了解传输介质，物理距离，经过多少路由器等

端到端的传输层协议：

发送方：将应用递交的消息分层Segments，并向下传输给网络层
接收方：将接收方的segments组装成消息，上交给应用层

传输层与网络层区别

网络层提供主机之间的逻辑通信机制
传输层提供应用进程之间的逻辑通信机制

3.2-多路复用和多路分用

为什么要进行多路复用/多路分用？

如果某层下一个协议直接对应多个协议/实体，那么需要复用/分用

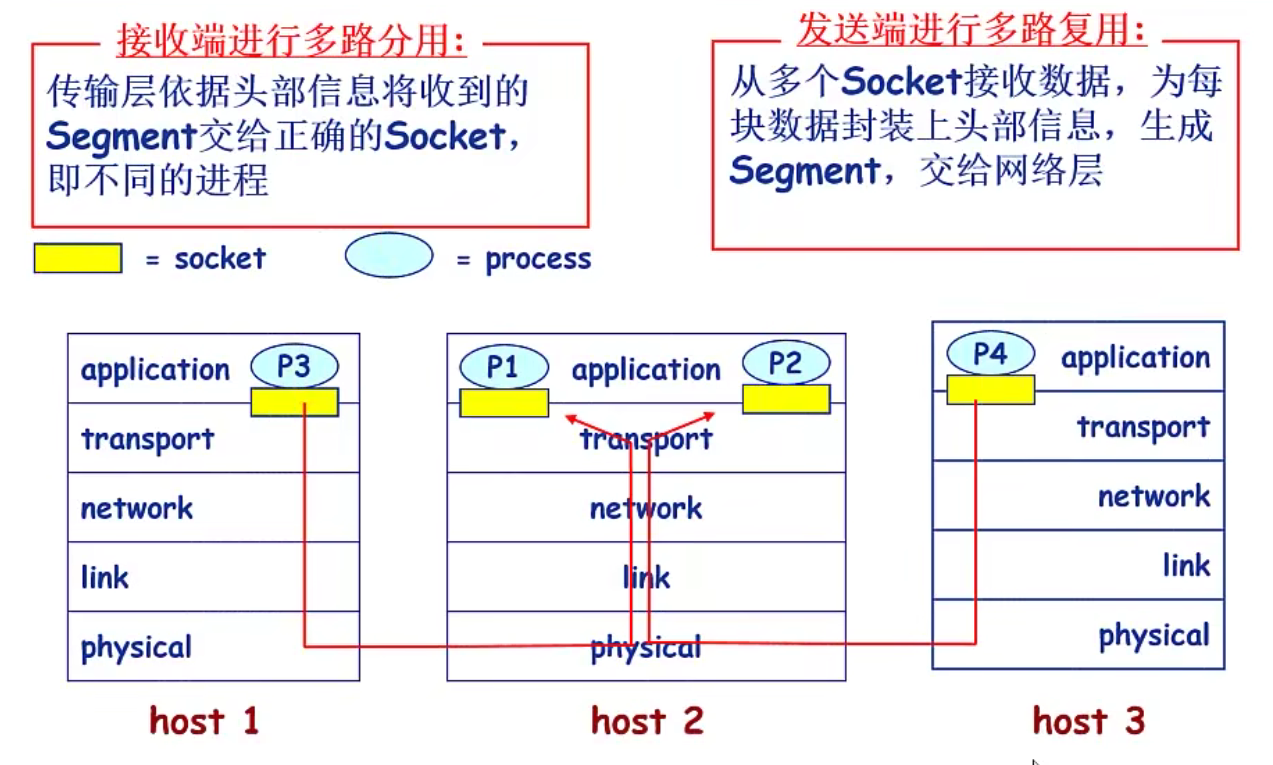

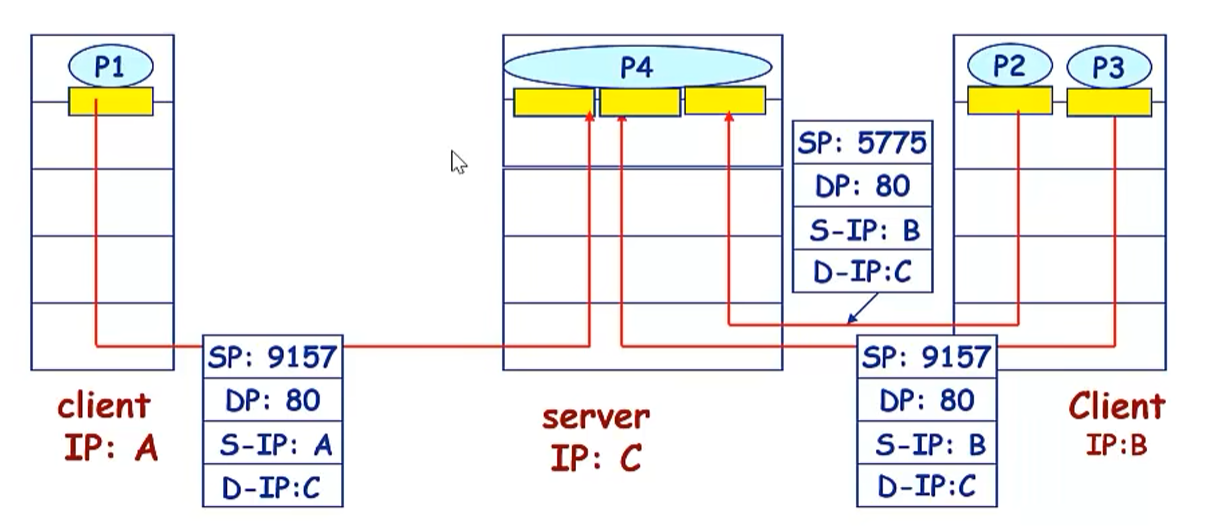

如上图，主机2的P1和P2进程同时与1、3主机建立连接，那么需要正确地交付进程，这时候需要多路分用。

多路分用：传输层依据头部信息将收到的Segment交给正确的Socket，即不同的进程

多路复用：在发送之前为每块数据封装上头部信息，交给网络层。

分用

主机接收IP数据报（datagram）

每个数据报携带源IP、目的IP
每个数据报携带传输层的段（segment）

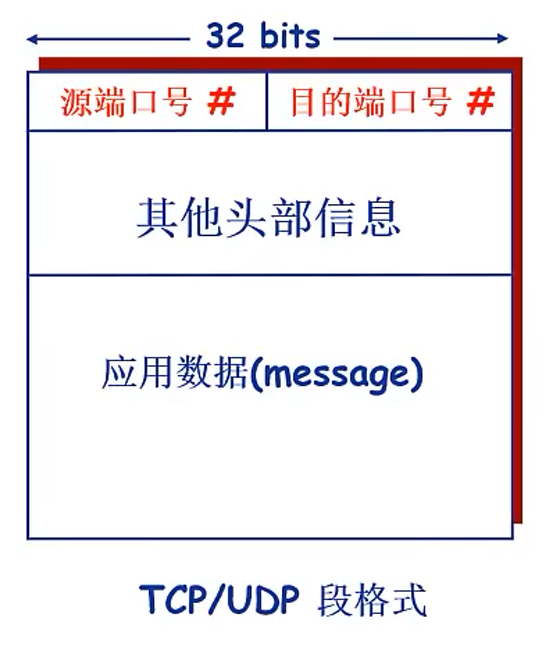

每个Segment携带源端口号和目的端口号
主机接收Segment后，传输层提前IP、端口，将segment导入对应socket

无连接分用

利用端口号创建Socket

DatagramSocket mySocket1 = new DatagramSocket(99111);
DatagramSocket mySocket1 = new DatagramSocket(99222);

UDP的Socket使用二元组标识（IP+port）
主机收到UDP段
1. 检查段中目的端口号
2. 将UDP段导向对应Socket
来自不同源的数据包被导向同一个Socket（只要目的IP+端口是一样的）

例：

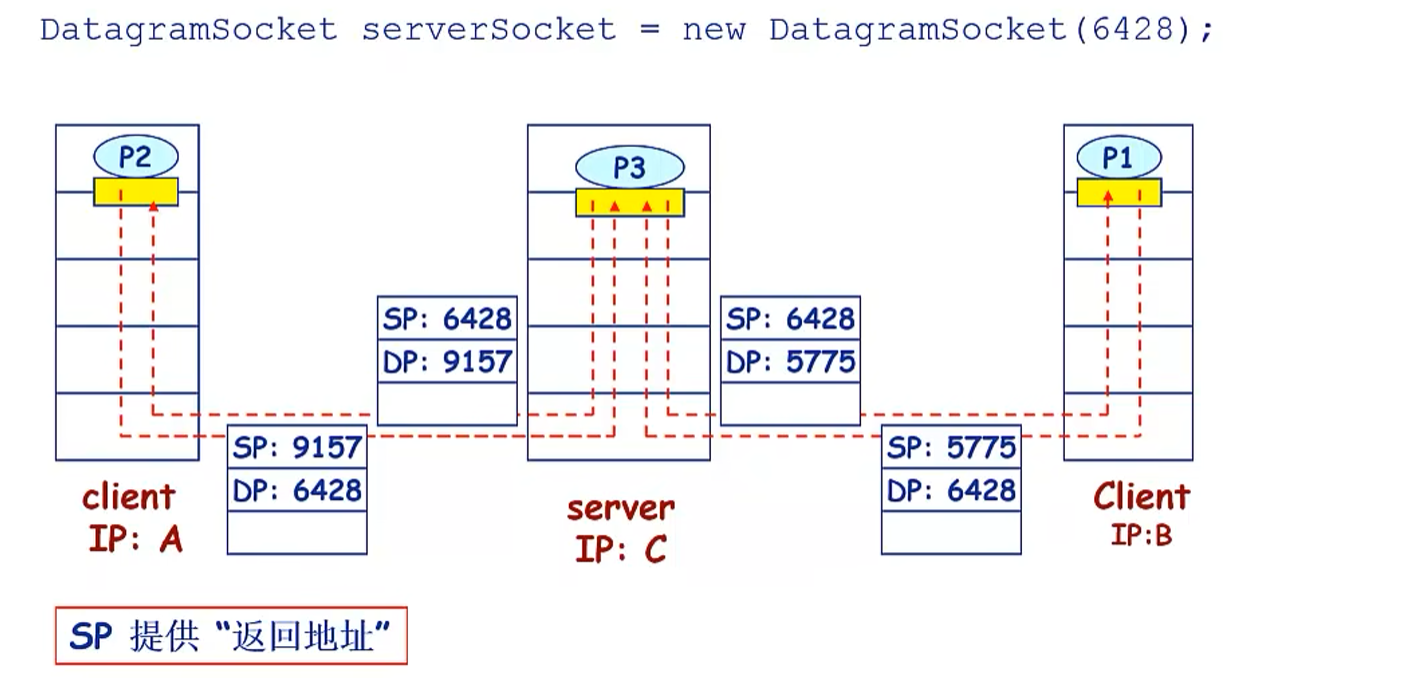

创建一个6428端口的服务器Socket

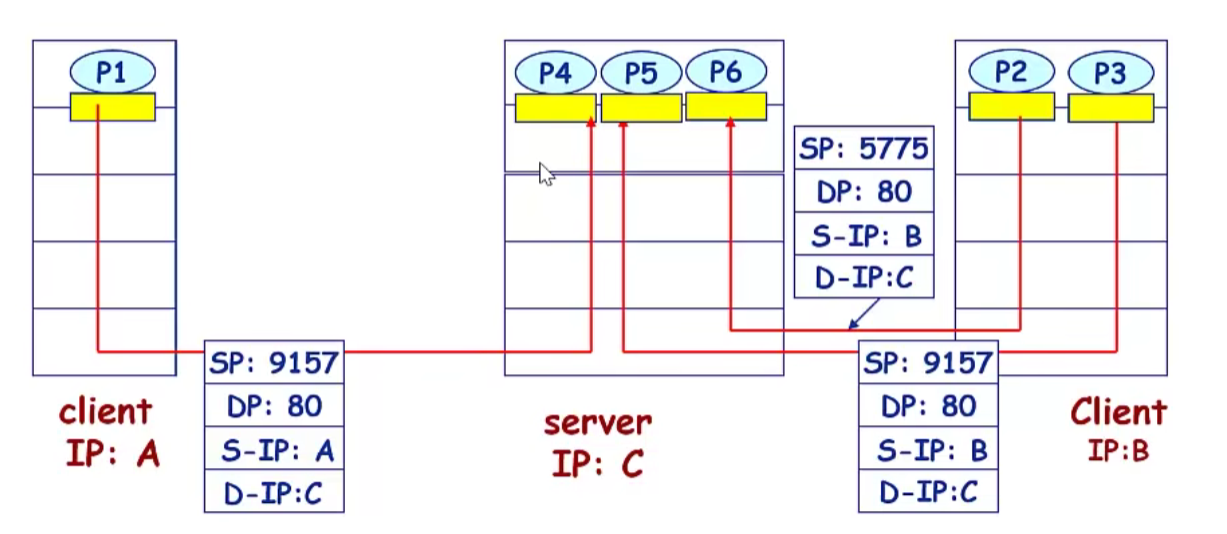

面向连接的分用

TCP的Socket使用四元组标识
1. 源IP、端口
2. 目的IP、端口
接收端创建多个进程，相当于多个Socket用于区分连接

例：

多进程的服务器，假设你不仅在ping服务器，还使用http连接

例：多线程web服务器：

进程创建多个线程，操作系统会自动创建并分配socket

3.3-UDP

UDP: User Datagram Protocol [RFC 768]

特点：

基于Internet IP协议
能够复用分用
简单的错误校验功能（Checksum）

为什么需要在传输层检验：

路由器转发过程中也可能出错
链路层功能专一一点比较好

Best Effort服务：UDP段可能丢失、不按顺序到达

无连接：

不需要建立握手
每个报文独立于其他段

UDP优点：

延迟少：无需建立连接，eg: DNS
实现简单：无需维护连接状态
头部开销小（8字节，TCP20字节）
没有拥塞控制：上层应用可以更好的控制发送时间
可以自己造轮子【doge】

用途：

容忍丢失、速率敏感服务，如流媒体
DNS、SNMP

UDP上实现可靠数据传输

应用层增加可靠性机制
应用层增加错误恢复机制

UDP校验和

目的：检查UDP段在传输中是否发生错误

发送方计算校验和：

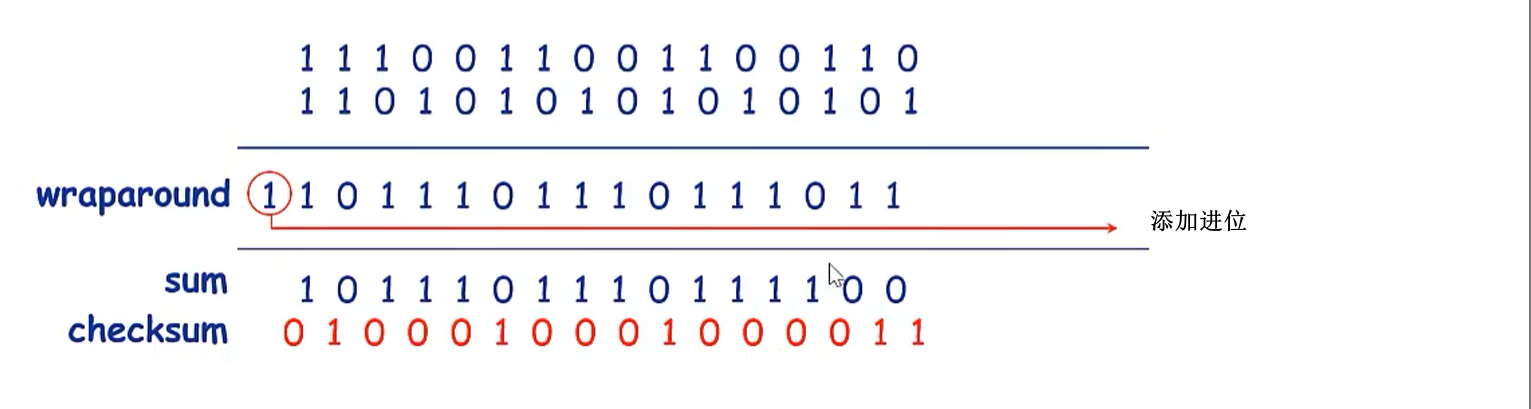

将段分成 16-bit * n 个整数
计算所有整数的和，进位移动后相加，按位取反，得到校验和
将checksum放入对应字段

接收方计算校验和，并对比校验和，如果不相等就丢掉。（相等还有错误的概率比较小）

3.4-可靠数据传输的基本原理

概述

什么是可靠：不错、不丢、不乱

为什么需要可靠数据传输协议（rdt）：

可靠数据传输对各层都很重要
网络Top-10问题
信道的不可靠特性决定了可靠数据传输协议的复杂性

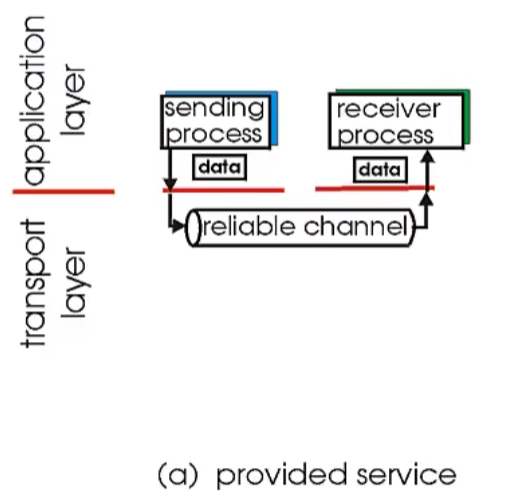

服务角度

实现角度

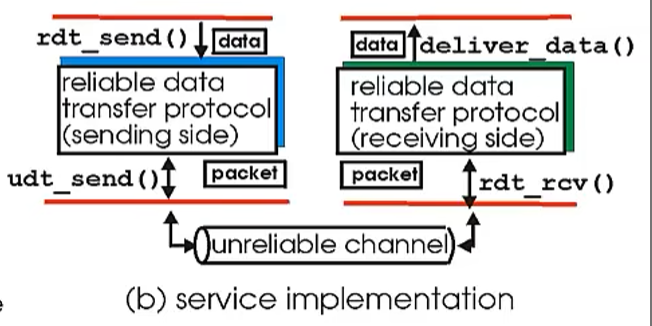

接口

rdt_send：被上层应用调用，将数据交给rdt以发送给对方
udt_send：被rdt调用，在不可靠信道上向接收方传输数据(IP协议)
rdt_rcv：当数据包接收时调用
deliver_data：被rdt调用，向上层应用交付数据

程序就是状态机

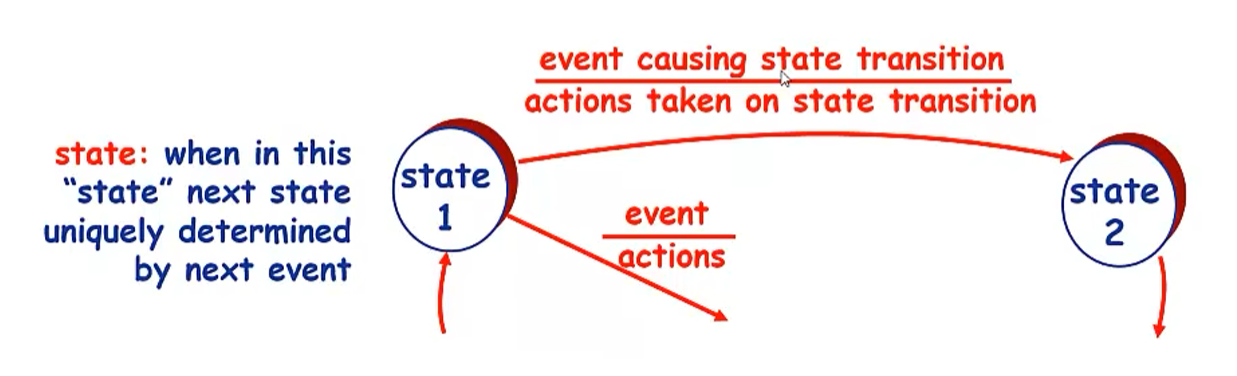

利用状态机(Finite State Machine, FSM)刻画传输协议：

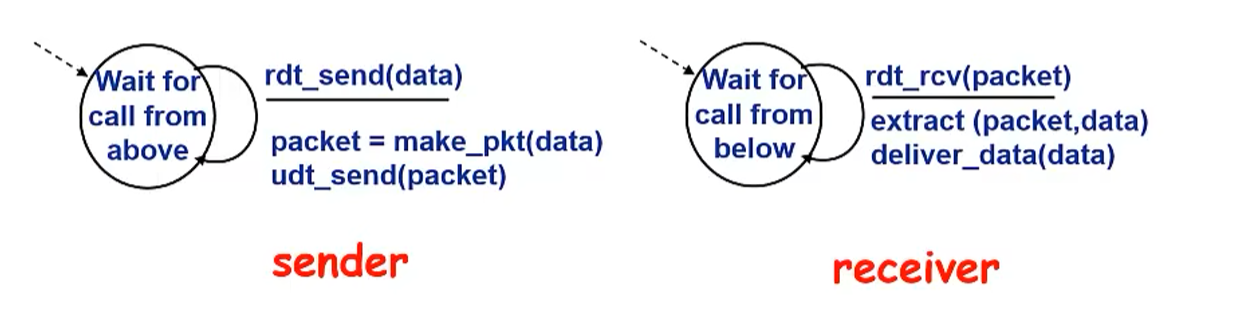

rdt1.0

特点：

底层信道完全可靠（理想结构）
接收方和发送方的FSM独立

发送方直接发，接收方直接收就行了

rdt2.0

特点：

信道会产生位错误
差错检验
ACK/NAK
重传

可以使用校验和检测错误

确认机制（Acknowledgements, ACK）：接收方告诉发送方正确收到
NAK：接收方告诉发送方数据包发生了错误
发送方收到NAK后，重传分组

基于此协议的rdt协议称为ARQ（Automatic Repeat reQuest）协议

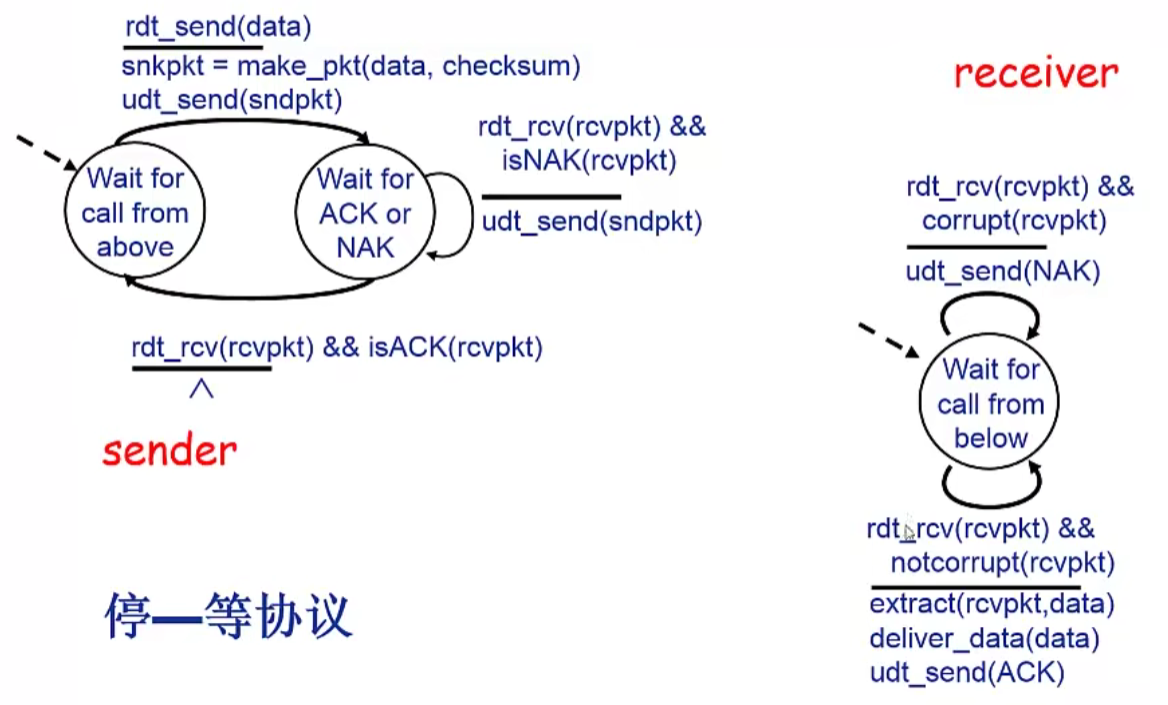

发送方每次发送一个数据包都需要等待接收端确认信号，这称为停等协议

缺陷：

如果NAK/ACK自己错了怎么办？

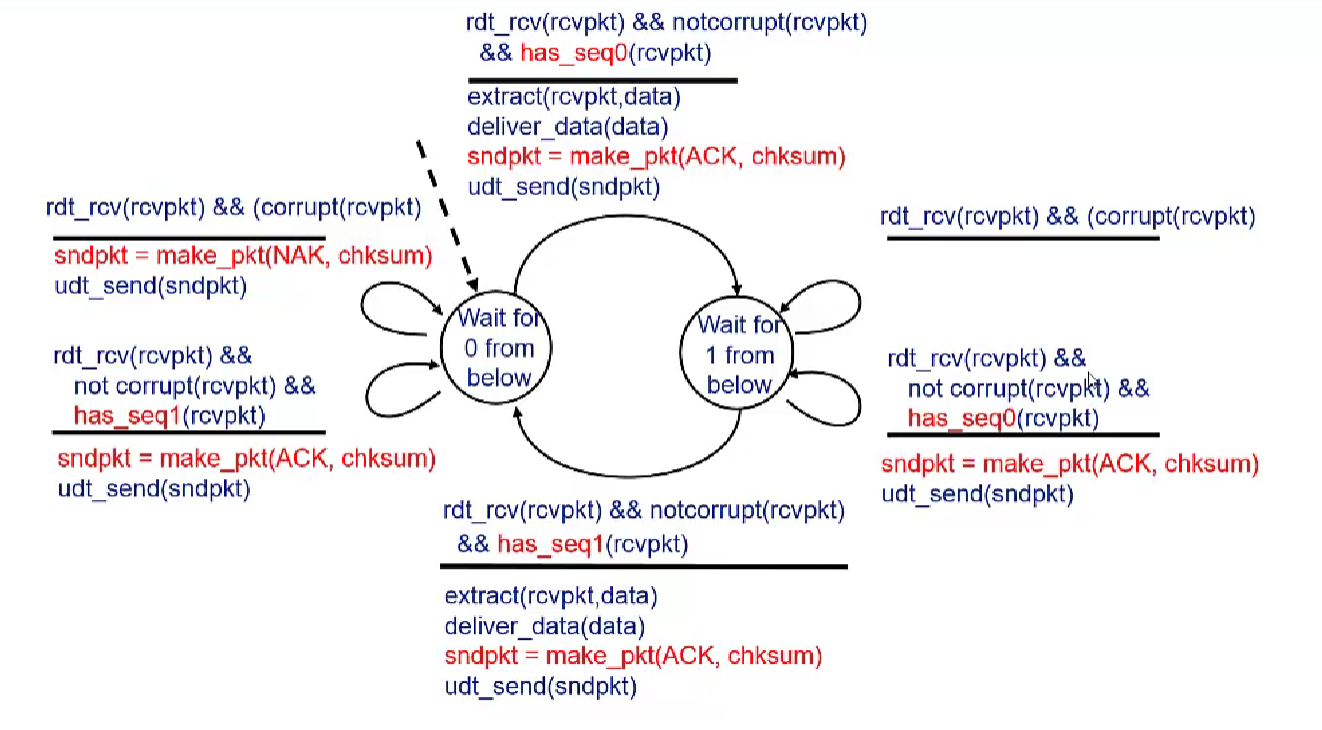

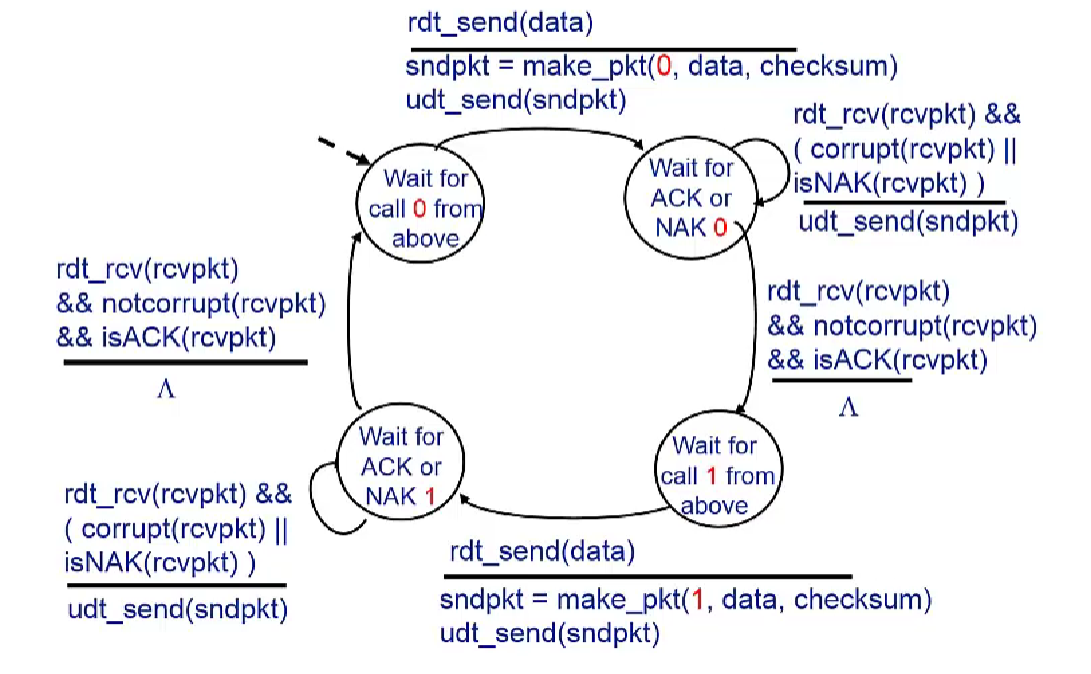

rdt2.1

如果NAK/ACK自己错了怎么办？

为ACK/NAK增加校验和（如hamming码
增加额外的控制消息
重传
产生重复分组

如何解决重复分组问题？

序列号（Sequence Number）：发送方给每个分组增加一个序列号
接收方丢弃重复分组

rdt2.2

无NAK消息协议：只使用ACK

接收方告知最后一个正确分组
ACK消息中加入正确分组的序列号
发送方接收到重复ACK的消息后，相当于收到NAK，重传

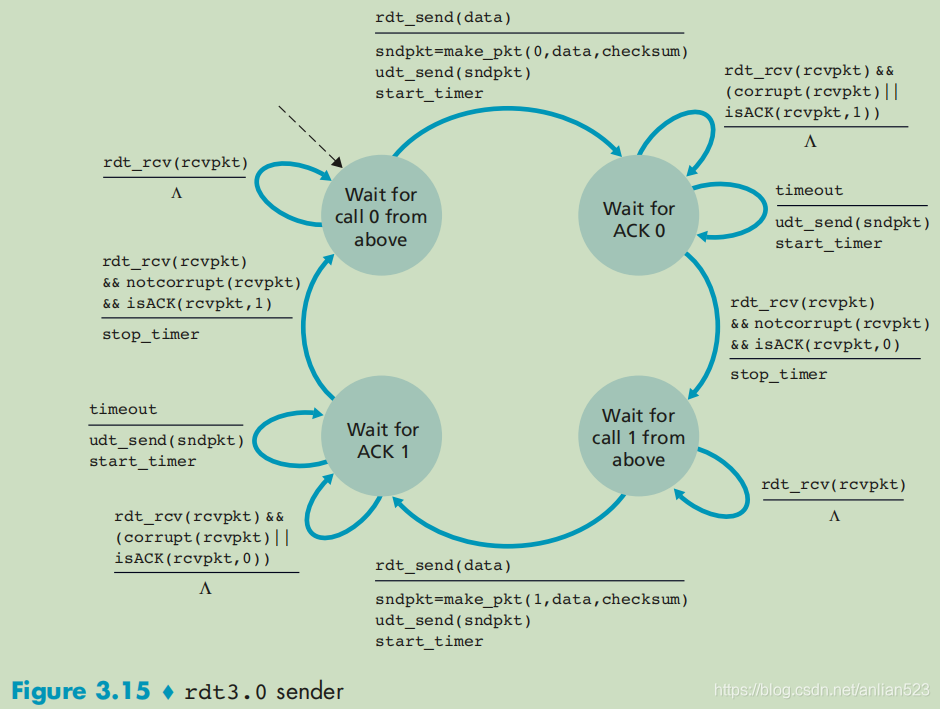

rdt3.0

特点：

信道可能错误、丢失，校验和也会错误
增加定时器

解决方法：发送方等待一段时间，如果没收到反馈，那么重传

在这里插入图片描述

性能分析

rdt能正确工作，但性能不好

eg: 1Gbps链路，15ms端到端传播延迟，1KB分组

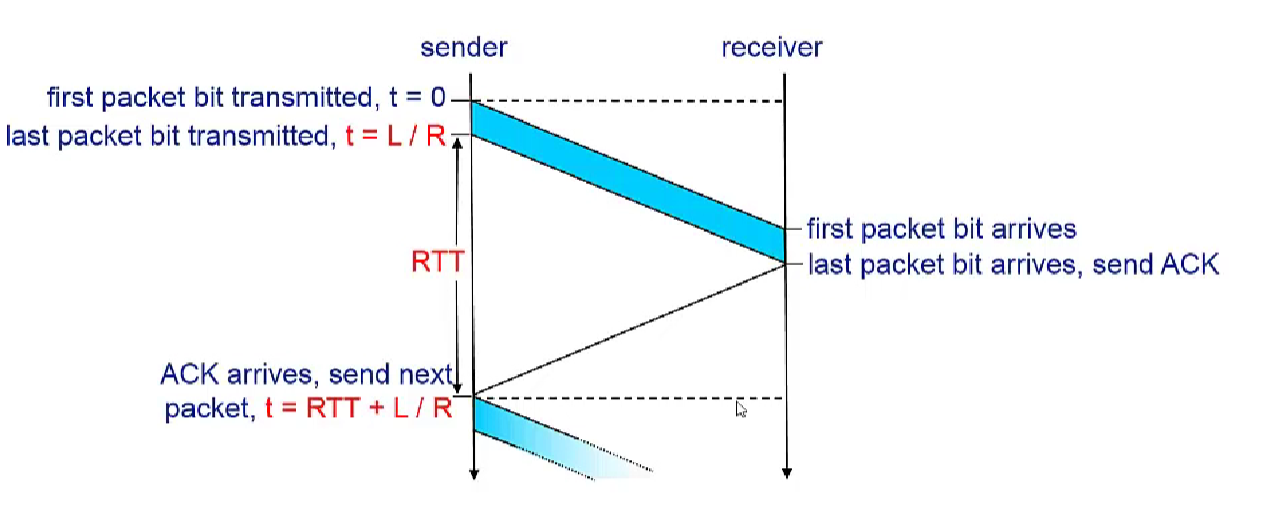

T_{t r an s mi t} = \frac{L}{R} = \frac{8 kb / p k t}{1 0 ^{9} b / sec} = 8 m s

发送方利用率：发送方发送时间百分比

U_{se n d er} = \frac{L / R}{RTT + L / R} = 0.00027

即，在1Gbps链路上，每30ms才能发送一个分组，即 $33 K B / sec$ , 说明网络协议限制了物理资源的利用

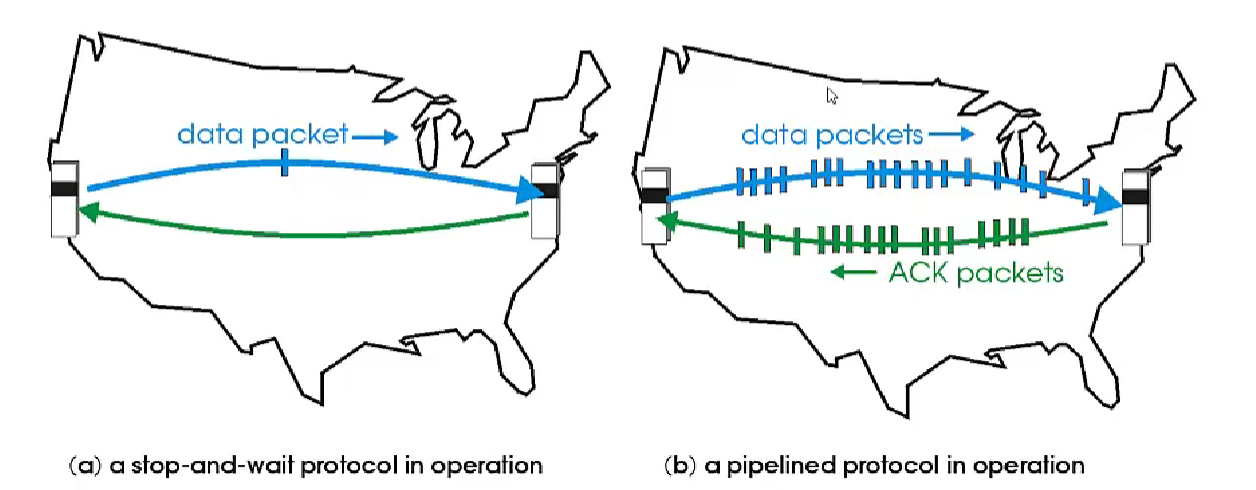

3.5-流水线机制滑动窗口协议

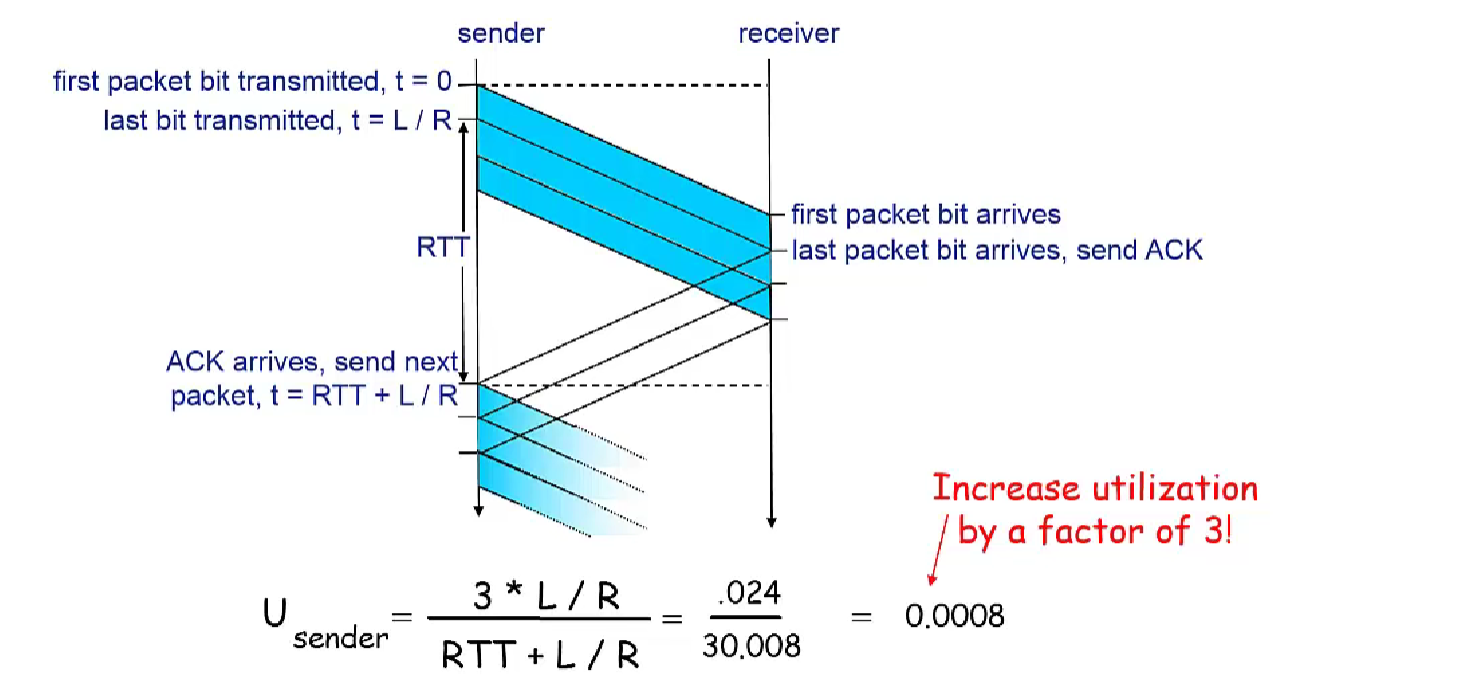

流水线机制：一次发3个，或者一次发5个，可以提高效率

实现流水线协议：

更大的序列号范围
更大的存储空间用来缓存分组

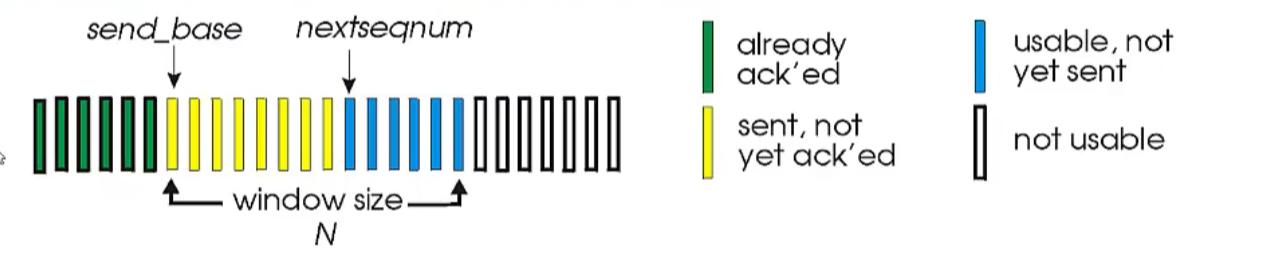

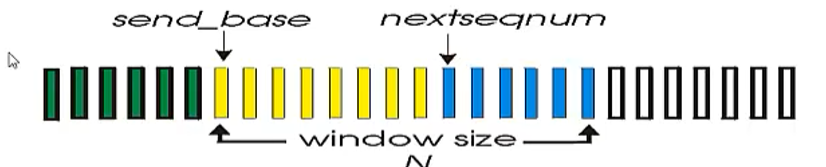

滑动窗口协议

滑动窗口协议：Sliding-window protocol

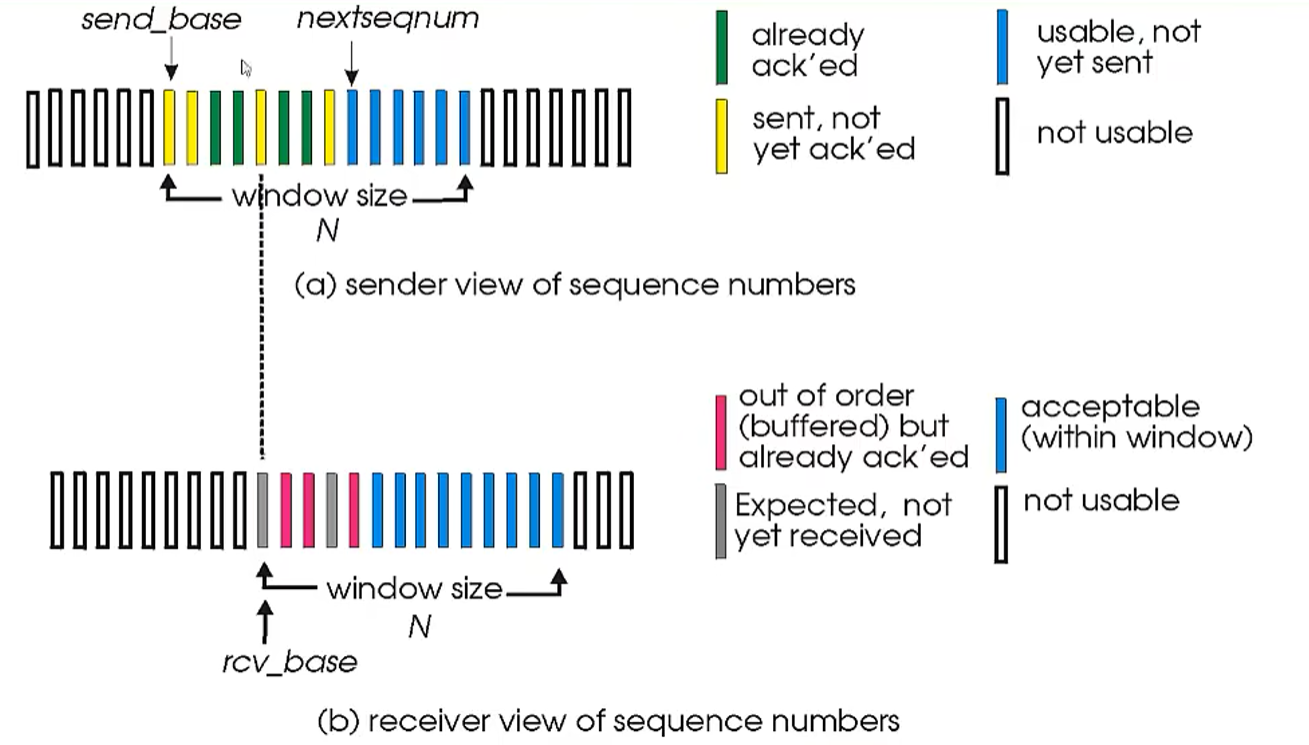

窗口：允许使用的序列号范围，尺寸为N，表示最多能等待确认N个消息

滑动窗口：随着协议的运行，窗口在序列号课件向前滑动

GBN

Go-Back_N协议：

发送方：

假定序列号有 k-bit，空间 $2^{n}$
窗口尺寸N，最多允许N个分组未确认
ACK：确认序列号 1-n 的分组均已被正确接收
为未确认的分组设置定时器
超时：重传序列号大于等于N，还未收到ACK消息

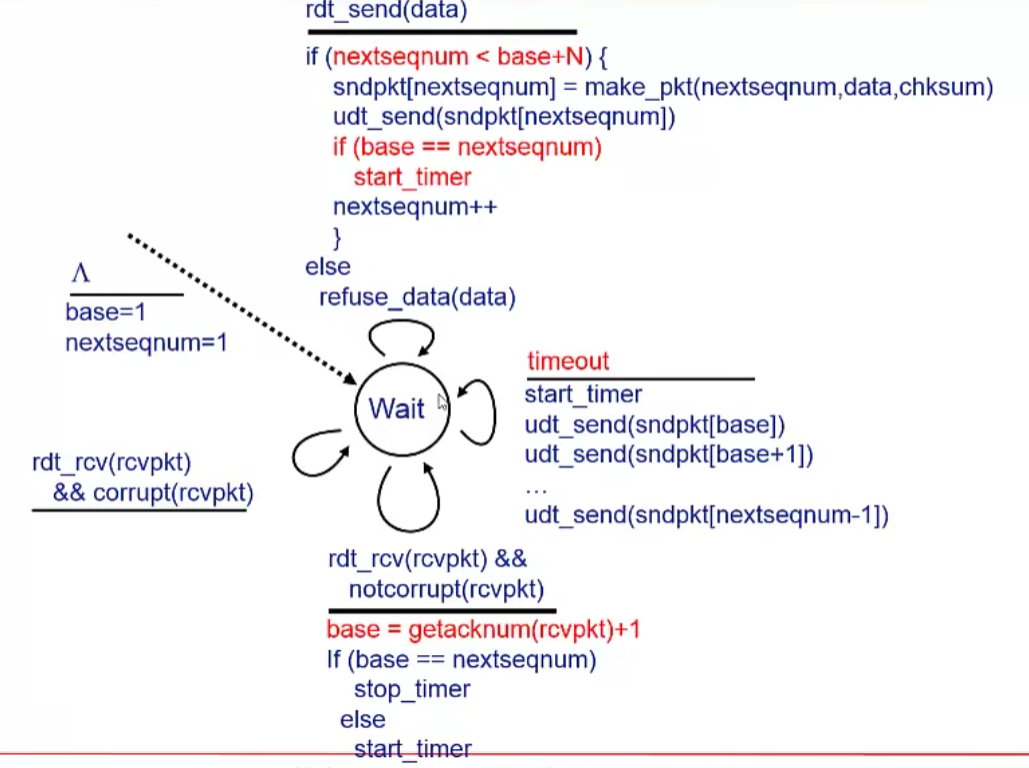

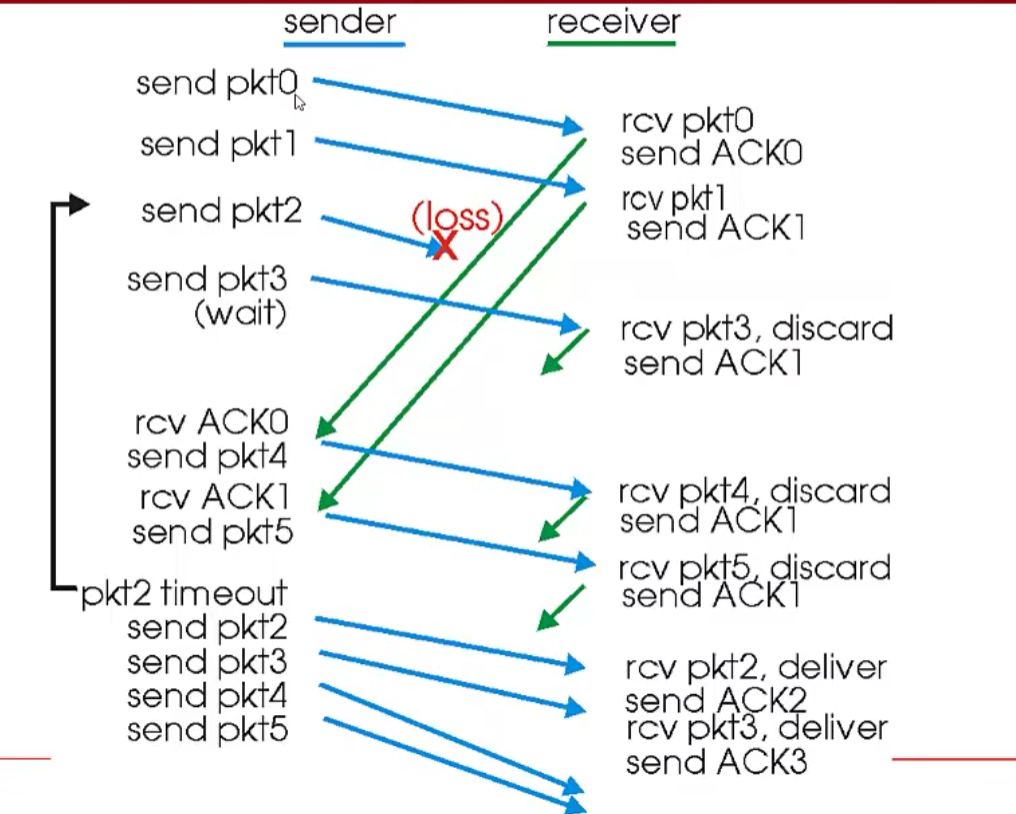

发送方扩展FSM

接收方：

没有缓存
ACK：简单发送最高序列号的正确分组的ACK
乱序到达的分组：
1. 直接丢弃（没有缓存）
2. 重新确认整理好最大的、按序到达的分组

练习题

数据链路层采用 GBN 协议，发送方已经发送了编号为0～7的帧。当计时器超时时，若发送方只收到0、2、3号帧的确认，则发送方需要重发的帧数是多少？分别是那几个帧?

解：3号表示0-3号都接收了，4567没有接收，需要重发：4、5、6、7

SR

GBN缺陷：重传时会重传很多数据包，导致不必要的开支

Selective Repeat协议：

接收方对每个分组单独确认，设置缓存机制，可以接收乱序到达的分组
发送方只重传没收到的ACK分组
- 为每个分组设置定时器
发送方窗口：
- N个练习序列号
- 已发送未确认的分组

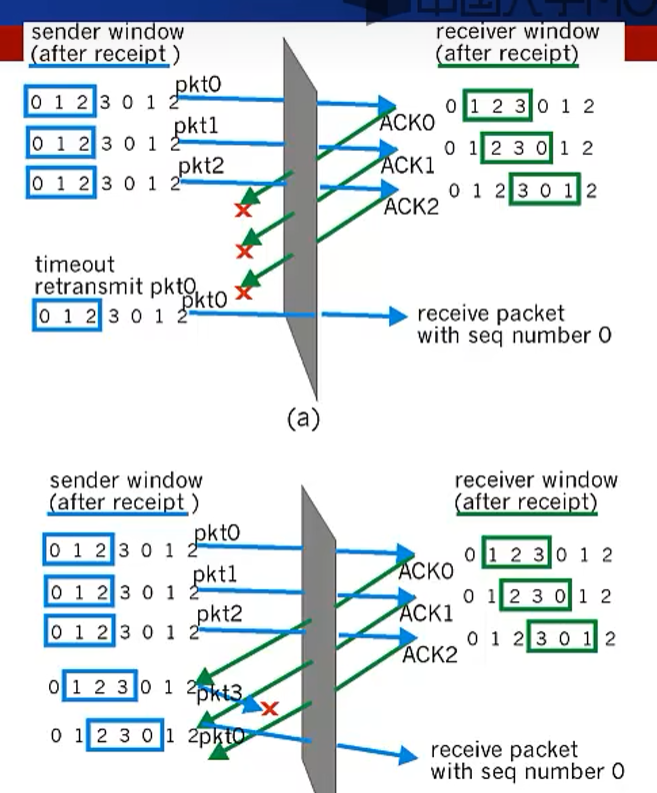

SR困境

序列号比较小，窗口比较大时，会发生错误，于是我们规定 $N_{S} + N_{R} \leq 2^{k}$

3.6-TCP

3.6.1-概述

特点：

点对点，沿途路由器不会影响连接状态
可靠的、按序的字节流
流水线机制
- tcp拥塞控制和流量控制机制设置窗口尺寸
缓存，连接双方都有缓存
全双工：同一连接中能传输双向字节流
面向连接
- 通信双方在发送数据之前必须建立连接
- 连接状态只在两端维护
- 连接包括：双方主机缓存、连接状态变量、Socket
流量控制机制

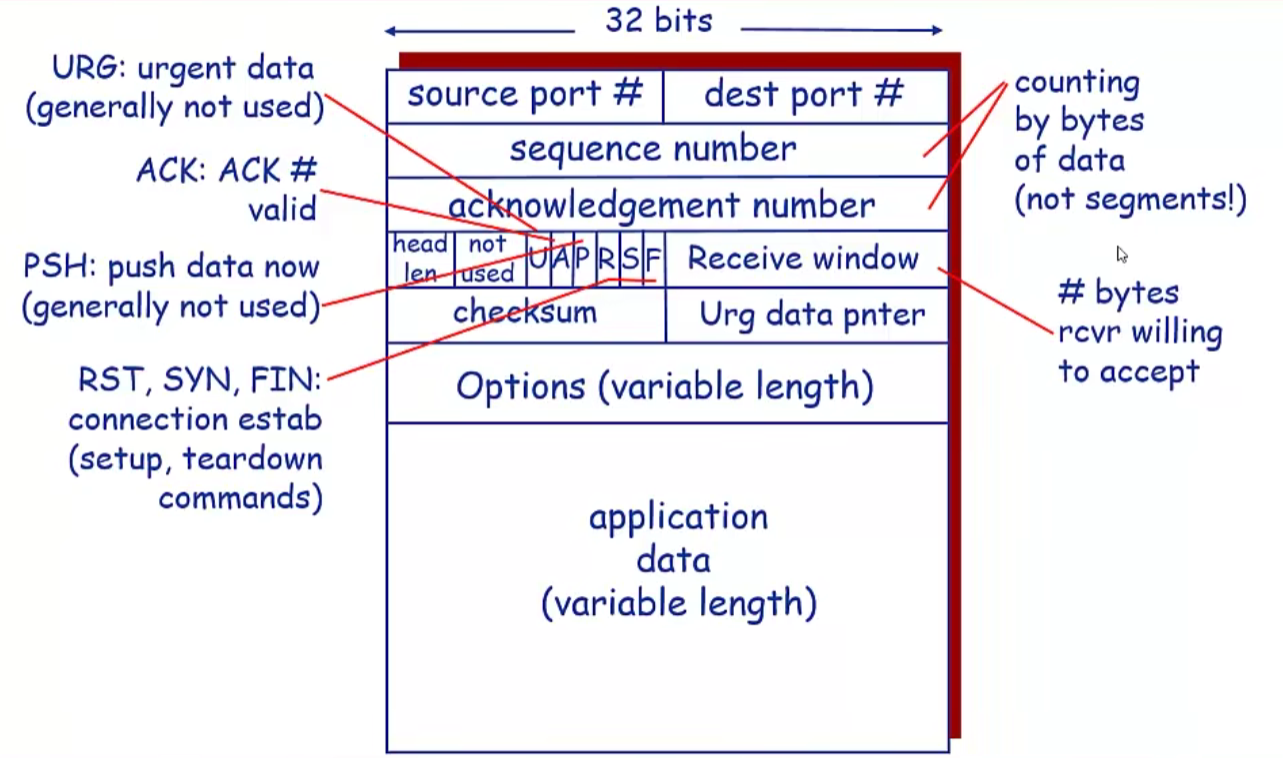

TCP段结构

序列号：segment中第一个字节编号，建立TCP连接时，双方随机选择序列号

ACKs：希望收到的下一个字节的序列号，

累计确认：该序列号之前的所有字节均被正确接收

TCP规范中没有规定如何处理乱序到达的Segment，需要自己实现，（手动@cs144）

3.6.2-TCP可靠数据传输

RTT和超时

设置定时器和超时时间：稍大于RTT。避免不必要的重传和丢失时反应过慢。

估计RTT：

SampleRTT: 测量从段发出到收到ACK的时间

ExtimatedRTT: 测量多个RTT，求平均值

RTT_{E s t ima t e d} = (1 - α) * RTT_{E s t ima t e d} + α * RTT_{S am pl e}

超时时间 = $RTT_{E s t ima t e d} + 安全边界$

RTT变化大，边界就变大

测量RTT变化值：

RTT_{d e v} = (1 - β) * RTT_{De v} + β * ∣ RTT_{S am pl e} - RTT_{E s t ima t e d} ∣

一般 $β = 0.25$

超时时间：

T im eo u t I n t er v a l = RTT_{E s t ima t e d} + 4 * RTT_{D E V}

发送方事件

从应用层收到数据
1. 创建Segment
2. 序列号
3. 开启定时器
4. 设置超时时间
超时
1. 重传引起超时的Segment
2. 重启定时器
收到ACK
1. 确认此前未确认的Segment
2. 更新SendBase
3. 如果窗口还有未确认的分组，重启定时器

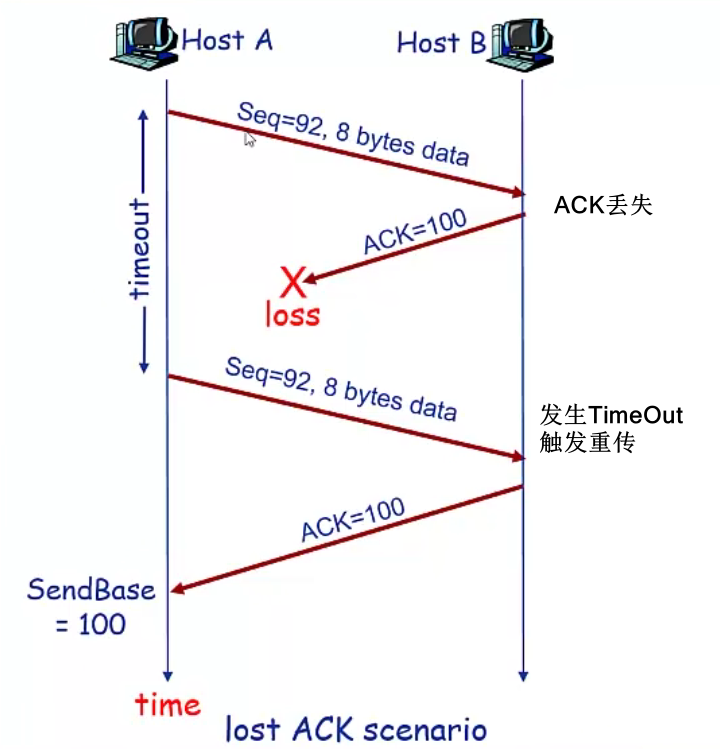

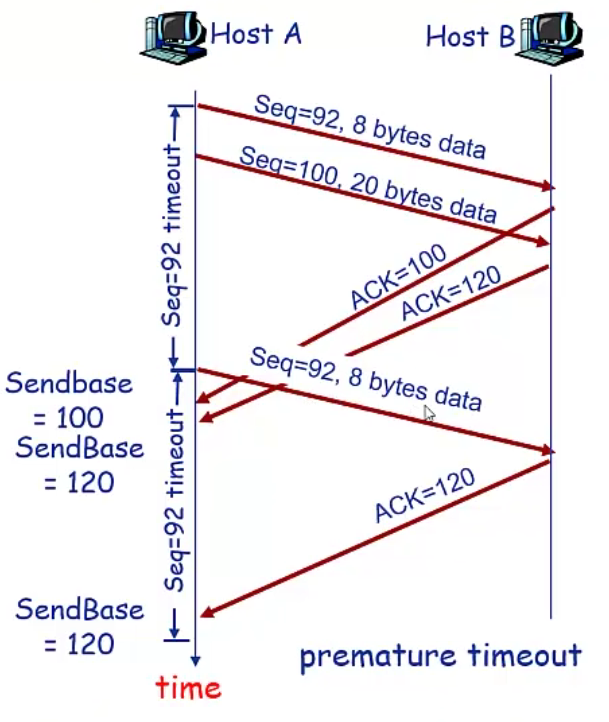

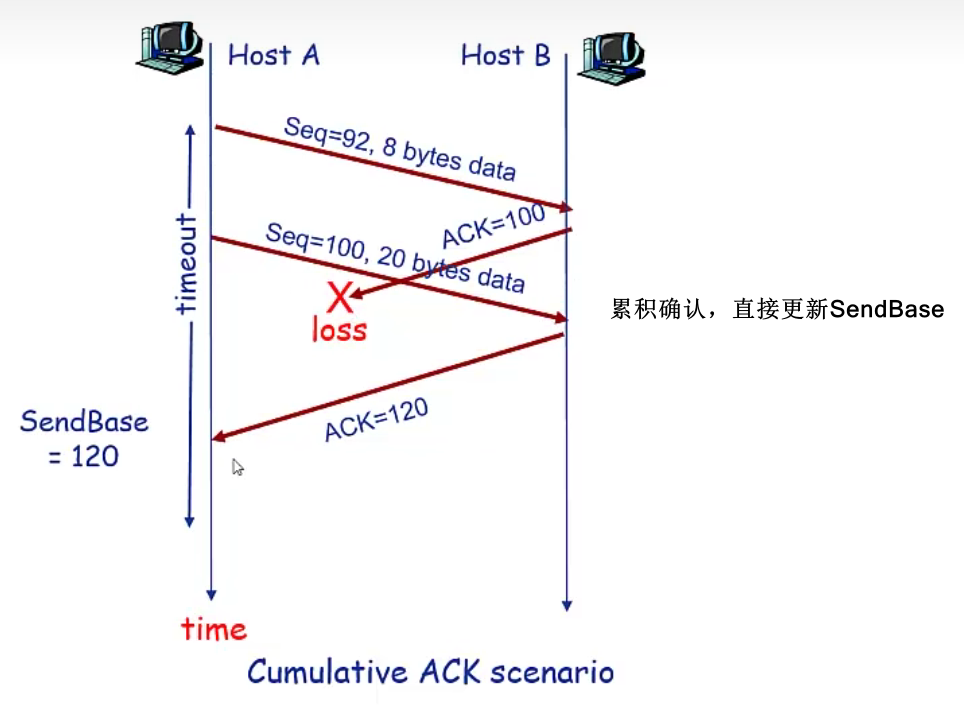

TCP重传示例

快速重传机制

如果Sender收到对同一数据的3个ACK后，会假定该数据之后的段丢失，Sender会在定时器超时之前进行重传

3.6.3-TCP流量控制

流量控制：发送方不会发太多，避免淹没接收端

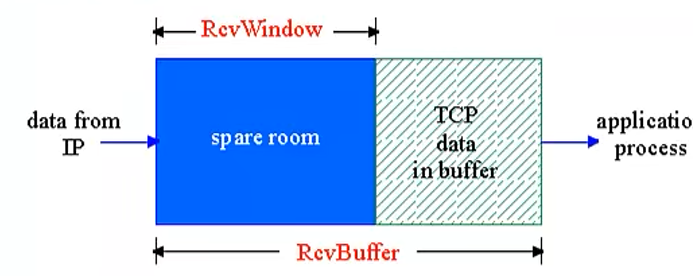

Buffer中可用空间
= RecvWIndow
= RecvBuffer - [LastByteRecv - LastByteRead]

接收方在头部字段将RecvWindow告知发送方，发送方限制自己已发送未ACK数据量不超过RecvWindow尺寸。

如果RecvWindow = 0，发送方会发送很小的字段，避免死锁。

3.6.4-TCP连接管理

TCP传输数据之前需要建立连接

初始化TCP变量
Client：连接发起者
Server：等待用户连接请求

三次握手：

SYN：客户机向服务器发送SYN段
SYNACK：服务器收到SYN，答复SYNACK段，服务器分配缓存，告知客户端
ACK：客户端收到SYNACK，反馈ACK段，可能包含数据

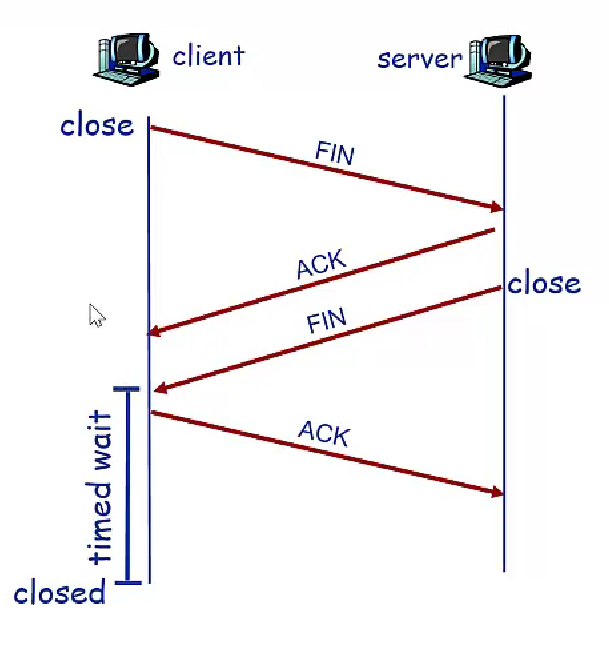

3.7-拥塞控制原理

网络Top-10问题之一

拥塞（Congestion）：发送主机太多以至于网络无法处理，表现为路由器缓存溢出导致的分组丢失，以及路由器缓存排队导致的分组延迟过大

3.7.1-拥塞的成因

场景1-无限缓存

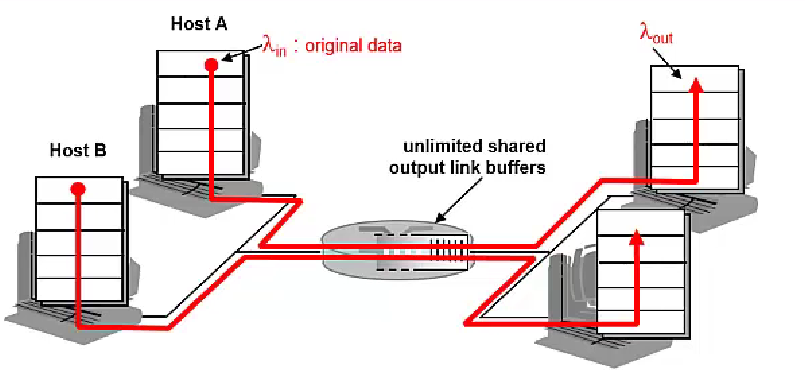

假设有两个Sender和两个Receiver，一个无限缓存的路由器

因为无限缓存，分组不会丢失，此时没有重传。

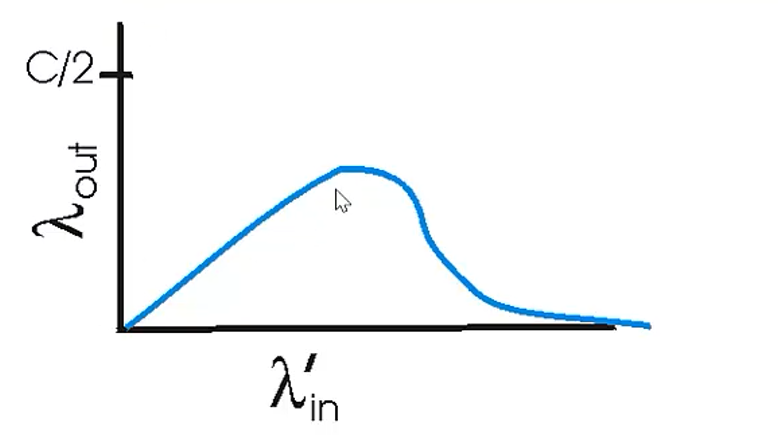

吞吐率随着 $λ_{in}$ 增大， $λ_{o u t}$ 线性增长，直到达到最大throughput： $\frac{c}{2}$

随着路由器中缓存增多，时延增长，快接近 $\frac{c}{2}$ 时，时延快速增长

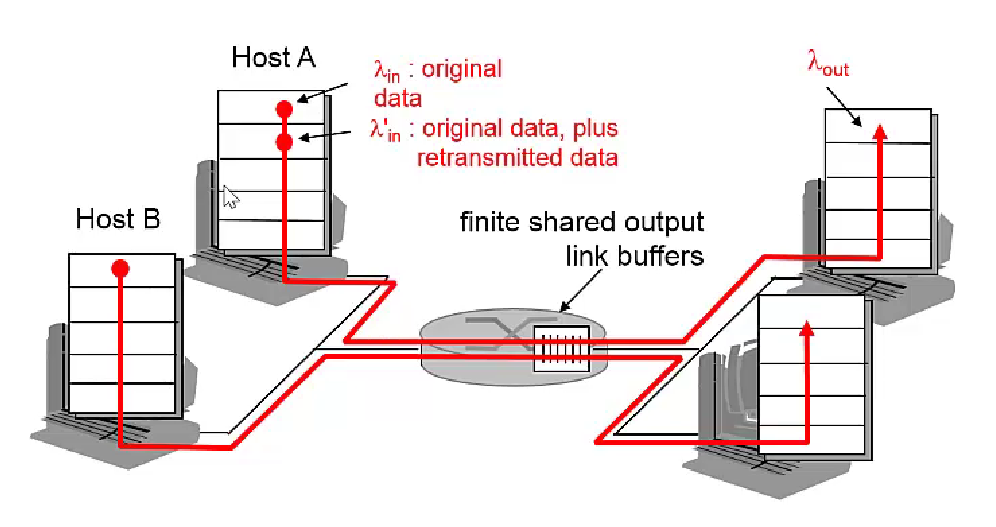

场景2-缓存有限

此场景路由器有有限的buffer，Sender会重传分组

$λ_{in}^{'}$ 表示重传的数据

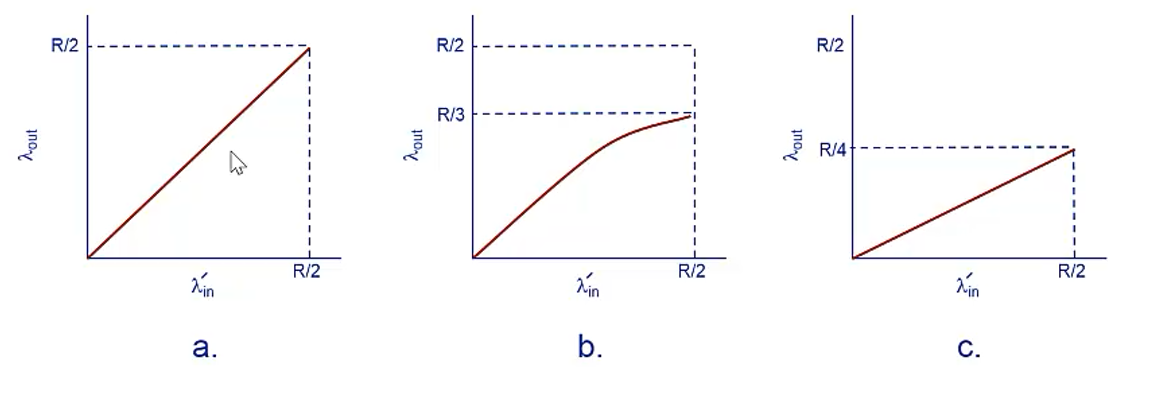

情况a：Sender能够获知路由器buffer信息，空闲时才发， $λ_{in} = λ_{o u t}$ （理想goodput）
情况b：丢失后重发 $λ_{in}^{'} > λ_{o u t}$
情况c：分组丢失或定时器超时后重发， $λ_{in}^{'}$ 变得更大，有效传输更低

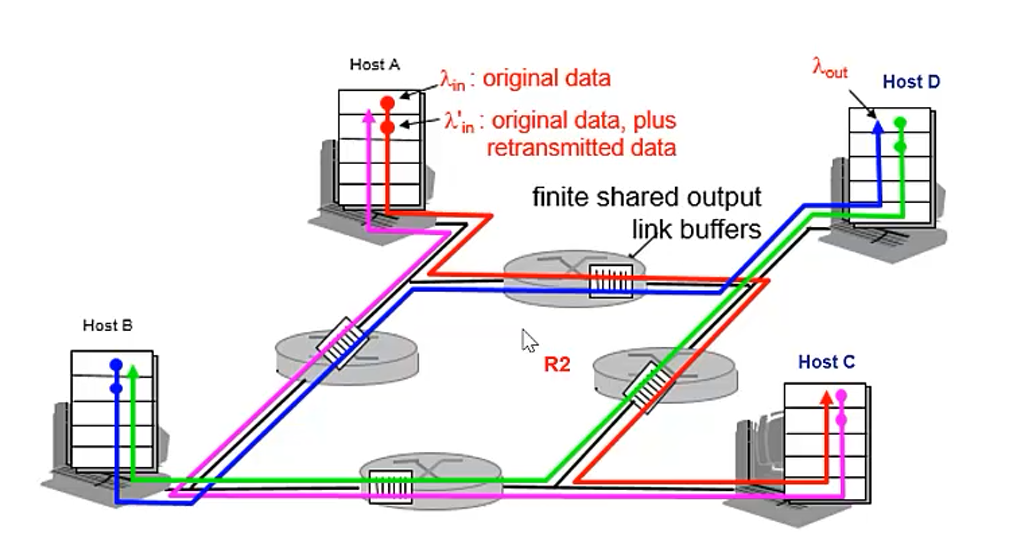

多跳网络

分组丢失时位于传输上游的所有传输都被浪费

3.7.2-拥塞的方法

端到端拥塞控制：

网络层不需要显式地提供支持
端系统通过观察loss、delay判断拥塞
TCP采用

网络辅助控制：

路由器反馈网络拥塞信息
简单的拥塞指示

ATM ABR拥塞控制

ABR：available bit rate

弹性服务
如果发送方路径 underloaded，使用可用带宽
如果发送方路径拥塞，将发送速率降到最低

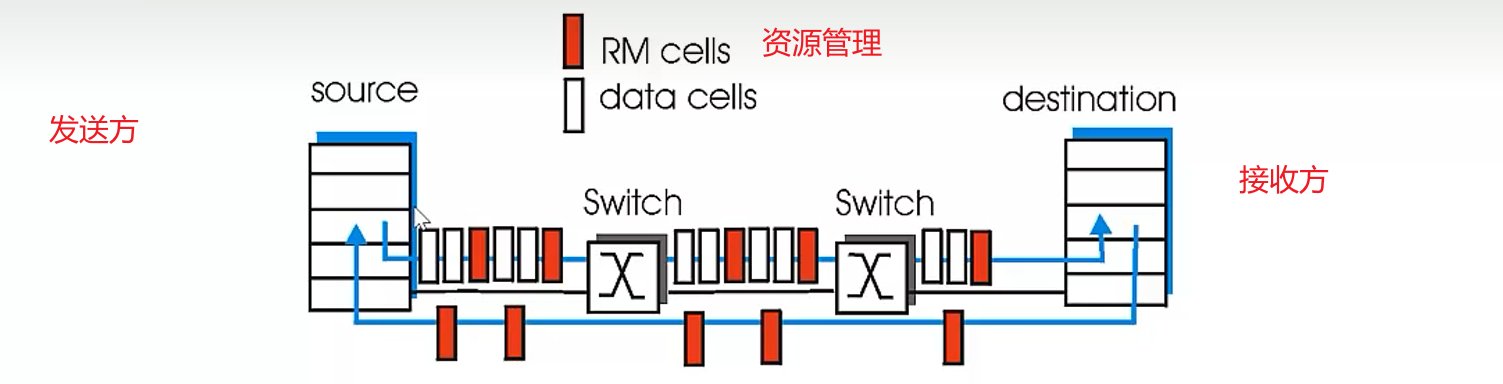

RM:resource management cells

交换机设置RM cell位（网络辅助）
- NI：rate 不允许增长
- CI：拥塞指示
RM cell 由接收方返回给发送方
ER：速率字段
- 拥塞交换机将ER设置得更低
- 发送方获知路径支持最低速率
EFCI：拥塞交换机将其设为1
- 若RM cell前面的data cell的EFCI，那么发送方在返回的RM cell中置为CI

3.8-TCP拥塞控制

Sender限制发送速率：

拥塞变量：CongWIn >= LastByteSent - LastByteActed

$r a t e = \frac{C o n g Win}{RTT}$ Bytes/Sec

感知网络拥塞：

Loss事件 = timeout 或者 3个重复ACK

发生 loss事件后发送方降低速率，加性增，乘性减（AIMD）

AIMD：逐渐增加发送速率，谨慎检测可用带宽，直到发送loss

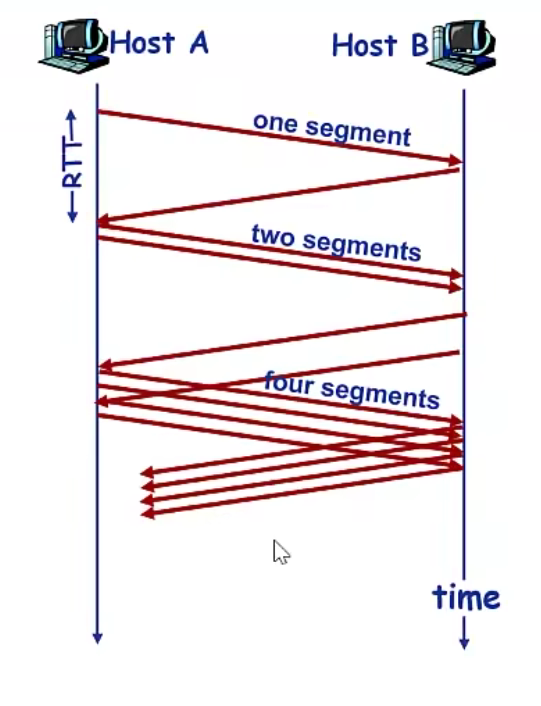

慢启动SlowStart

TCP建立时指数性增长，避免浪费网络资源

初始速率虽然很慢，但是攀升速度快

Threshold变量

用来将指数增长转变为线性增长

当CongWin得到Loss事件前值一半时设置为其一半

以上方法比较保守，之后映入Series Reno变量

Loss事件处理

3个重复ACK：COngWin减半，线性增长

Timeout：CongWin设为1个MSS，指数增长直到达到Threshold

TCP拥塞控制算法

源码：https://github.com/torvalds/linux/blob/master/net/ipv4/tcp_cong.c
